SWP-LED数字显示控制仪

SWP-LED数字显示控制仪

简要描述:

SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算,可对各种非线性输入信号进行精度*的线性矫正测量。SWP-LED数字显示控制仪

更新时间:2024-02-28

访问次数:1564

产地国产加工定制

SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示),使测量值的显示更为清晰直观,并可选择双光柱显示方式。SWP-LED数字显示控制仪

一、 主要特点SWP-LED数字显示控制仪

  采用万能输入无跳线设置,使每台仪表仅通过简单快捷的参数设置,即可适配各种分度号。

二、 仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)

型号

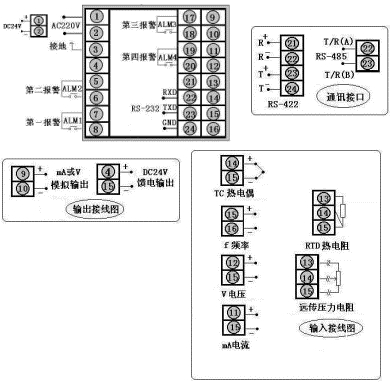

SWP-C803系列

接 线 图

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号

SWP-T803系列(横式)

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号

SWP-S803系列

仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号

SWP-T801系列(竖式)

仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号

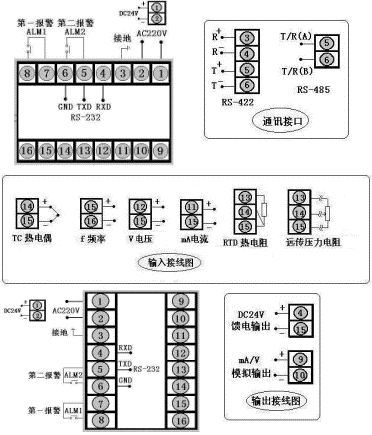

SWP-C401、C403系列(横)

接 线 图

仪表外形

仪表尺寸:96×48×140mm
开孔尺寸:92×44mm
重 量:240g

型号

SWP-S401、S403系列(竖)

仪表外形

仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
重 量:240g

型号

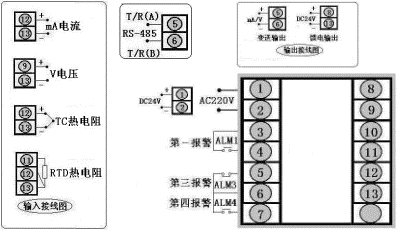

SWP-C901、C903系列

接 线 图

仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

型号

SWP-C701、C703系列

接 线 图

仪表外形

仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g

型号

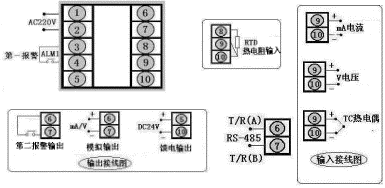

SWP-C101、C103系列

接 线 图

仪表外形

仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重 量:180g

三、 SWP-LED系列数字显示控制仪型谱表

型 号

代 码

说 明

SWP -

 □  □ □ □ - □ □-□□-□ □ -□    □

新系列

外形特征

C

S



横式显示仪表

竖式显示仪表

外形尺寸

1

4

7

8

9



48×48mm

96×48mm(横),48×96mm(竖)

72×72mm

160×80mm(横),80×160mm(式)

96×96mm

控制作用

01

03

04



测量显示

三位式控制

四限控制或四限报警输出

通讯方式



参见"通讯方式"

输出方式



参见"变送输出方式"

输入类型

□□



参见"输入类型"

*报式

N

H

L



无报警(可省略)

上限控制/报警(四限控制/报警2H)

下限控制/报警(四限控制/报警2L)

第二报方式

N

H

L



无报警(可省略)

上限控制/报警(四限控制/报警2H)

下限控制/报警(四限控制/报警2L)

馈电输出

P



DC24V馈电输出

供电方式

W

T



DC24V供电

AC90~265V供电(开关电源)

AC220V供电(线性电源,可省略)

四、 SWP-LED系列光柱测量显示控制仪型谱表

型 号

代 码

说 明

SWP -

T □ □ □-□  □-□□-  □  □ - □ □- □



外形尺寸

8



160×80mm(横),80×160mm(竖)

控制作用

01

03

04



测量显示

三位式控制

四限控制或四限报警输出

通讯方式



参见"通讯方式"

输出方式



参见"变送输出方式"

输入类型

□□



参见"输入类型"

*报式

N

H

L



无报警(可省略)

上限控制/报警(四限控制/报警2H)

下限控制/报警(四限控制/报警2L)

第二报警式

N

H

L



无报警(可省略)

上限控制/报警(四限控制/报警2H)

下限控制/报警(四限控制/报警2L)

馈电输出

P



DC24V馈电输出

供电方式

W

T




DC24V供电

AC90~265V供电(开关电源)

AC220V供电(线性电源,可省略)

显示方式

X



横式显示仪表

竖式显示仪表

★ 输入类型

代码

输入类型

测 量 范 围

代码

输入类型

测 量 范 围

代码

输入类型

测 量 范 围

01

B

400~1800 ℃

09

Pt100.1

-99.9~199.9℃

17

30~350Ω

-1999~99999 d

02

S

0 ~1600 ℃

10

Cu50

-50.0~150.0 ℃

18

特 殊 规 格

用 户 特 定

03

K

0 ~1300 ℃

11

Cu100

-50.0~150.0 ℃

19

4~20 mA开方

-1999~99999 d

04

E

0 ~1000 ℃

12

4~20 mA

-1999~99999 d

20

0~10mA开方

-1999~99999 d

05

T

-200~400 ℃

13

0~10 mA

-1999~99999 d

21

1~ 5 V开方

-1999~99999 d

06

J

0 ~1200 ℃

14

1~5 V

-1999~99999 d

22

0~5 V开方

-1999~99999 d

07

Wre

0 ~2300 ℃

15

0~5 V

-1999~99999 d

23

可切换输入

详见下表

08

Pt100

-200~650 ℃

16

0~20 mA

-1999~99999 d

24

频率输入

0~5kHz

★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:

代码

输入类型

代码

输入类型

代码

输入类型

代码

输入类型

代码

输入类型

01

B

05

T

09

Pt100.1

14

1~5 V

18

1~ 5V开方

02

S

06

J

10

Cu50

15

0~5 V

19

0~5V开方

03

K

07

WRe

12

4~20 mA

16

4~20 mA开方





04

E

08

Pt100

13

0~10 mA

17

0~10mA开方





★ 变送输出方式

选型代码

0

2

3

4

5

8

输出方式

无输出

4~20mA

0~10mA

1~5V

0~5V

特殊规格

★ 通讯方式

选型代码

0

2

4

8

9

通讯方式

无通讯

RS-232

RS-422

RS-485

特殊规格

★ 注1:C80系列为0.8英寸LED显示,C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。

★ 注2:四限控制或四限报警输出为四个继电器控制输出,用户可自行修改内部参数以设定需要的控制或报式。(四限控制/报警仅T.C80、S80和C90系列提供,2H代表两个上限控制/报警,2L代表两个下限控制/报警)。

★ 同种分度号,选型代码和仪表编程代码不同,在仪表设定时请注意。

★ 注3:C70、C10无频率信号输入。

★ 型号举例:

SWP-C803-21-08-HL-T

测量显示,通讯方式为RS232,输出方式为继电器输出,输入类型为PT100,*报警为上限报警,第二报警为下限报警,AC90~260V供电。
