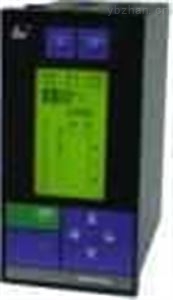

SWP-LCD-PID自整定控制仪显示模块

简要描述：

SWP-LCD系列PID自整定控制仪表适用于需要进行高精度测量控制的系统。SWP-LCD-PID自整定控制仪

更新时间：2024-02-28

访问次数：1998

产品介绍：

产地	国产	加工定制	是

SWP-LCD-PID自整定控制仪SWP-LCD系列PID自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。

一、SWP-LCD-PID自整定控制仪主要特点

　　1、可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。

　　2、手/自动无扰动切换，手自状态下可修改参数。

　　3、具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。

二、特殊技术参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1、2、4、6、15、30、60、120、240s（单位：1s）
采样周期	0.5s

三、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

型号	SWP-ND805系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-NS805系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

四、 SWP-LCD系列PID参数自整定控制仪型谱表

型号

代码

说明

SWP－LCD－N

□ □ □□ -□ □ -□ □□ -□ □-□-□

新一代PID自整定控制仪

外形特征

横式显示仪表

竖式显示仪表

外形尺寸

160×80mm（横式）,80×160mm（竖式）

控制作用

PID自整定控制

通讯方式

无通讯

通讯接口为RS-232C

通讯接口为RS-422

通讯接口为RS-485

通讯接口特殊规格

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

*报式

无报警（可省略）

上限报警

下限报警

第二报式

□

参见"报式"

馈电输出

DC24V 馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

★ 输入类型：

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

注意：同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
